SVBONY MK127 光軸調整方法

必要な製品リスト

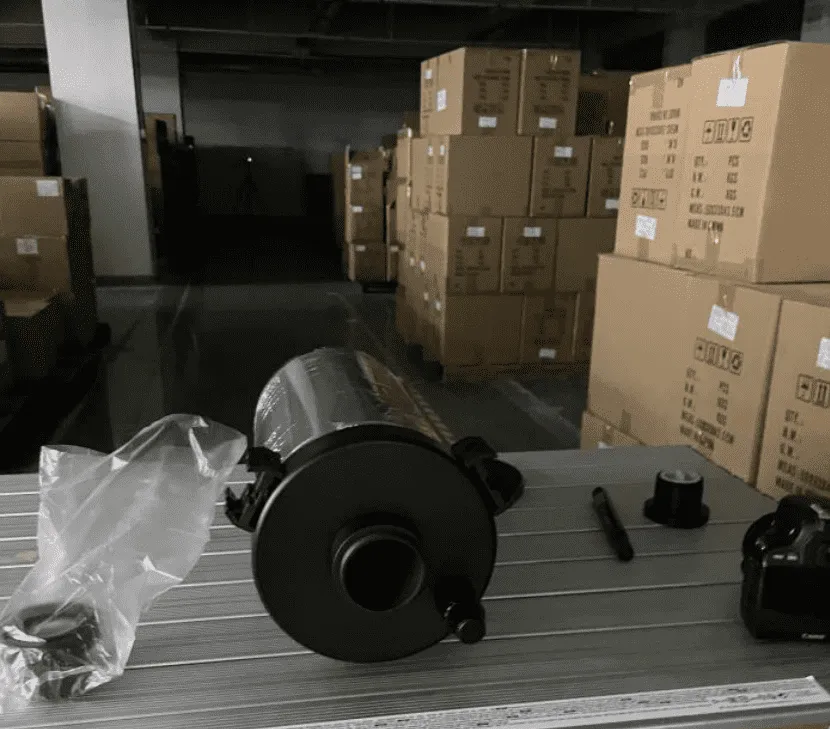

図1: 光軸調整に必要な製品一式

• キヤノン一眼レフカメラ EOS-700D
• M420 キヤノン EOS カメラマウント
• 経緯台＋三脚
• デスクトップスタンド
• レーザーコリメーター
• M2六角レンチ

調整プロセス

1. レーザーコリメーターの光源を望遠鏡のはるか前方に配置し、光源が望遠鏡の光軸とほぼ一致するようにします。

   MK127の本来の焦点距離は1500mmだからです。レーザーコリメーターの光源は MK127 から少なくとも 25 メートル離すことをお勧めします。

2. MK127 に低倍率のアイピース（例：PL40mm）を使用し、光源を大まかに合わせ、星点が視野の中心に位置するようにします。

3. カメラをMK127に装着し、星点像を拡大して回折環を観察します。（星点は視野内にあり、カメラのデジタル拡大器で1倍、5倍、10倍に拡大する）。

4. 調焦手輪を操作して、星点がエリオ斑（中心の明るい斑点と同心円状の回折環）を示すようにピントを合わせます。

5. 光軸が正確に調整されている場合、リブンの回折環は完璧な同心円を形成し、中央の明るい斑点が中心に位置します。光軸が調整されていない場合、回折環は一方に偏ったり、非対称な「彗差」状（彗星の尾に似た形状）を示します。

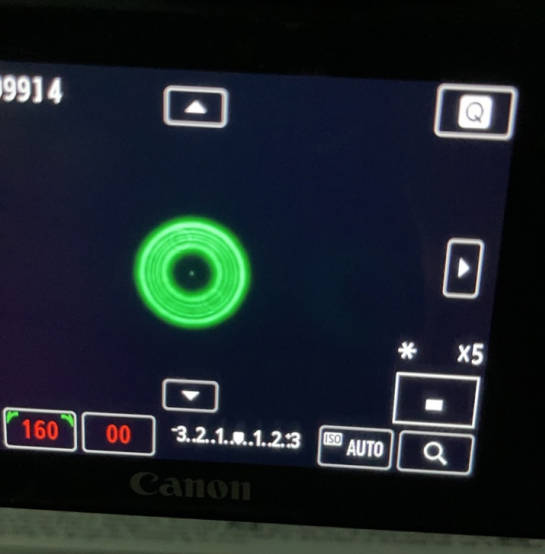

   図2: 光軸調整良好 - 完全な同心円

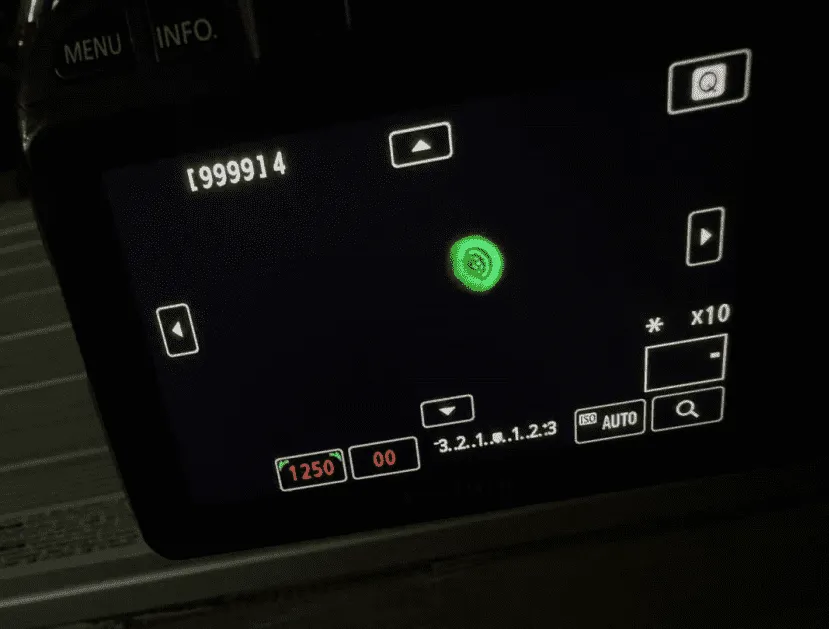

   図3: 光軸調整不良 - 彗差現象

6. 光軸調整の詳細

   逆時計回りに修正鏡の金属製対物レンズカバーを回転させます。

   3組の調整ネジで独立した副鏡の傾きを制御します。【白い内六角沈頭ネジは引きネジ、黒い内六角沈頭ネジは押しネジです】

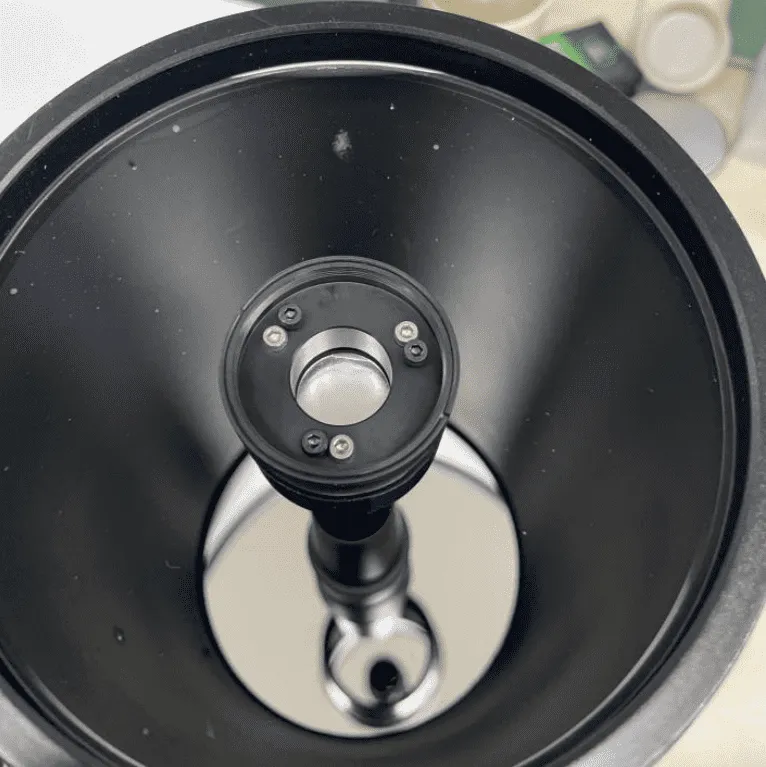

   図4: 光軸調整用のネジ位置

   回折環の偏移を引き起こすネジの方向を特定し、回折環の欠けの方向と逆の方向の沈みネジを調整します。1つ緩め、1つ締めるを繰り返します。毎回約30度ずつ微調整し、回折環の変化を確認しながら、徐々に回折環を同心円に戻します。

   調整ネジの操作手順

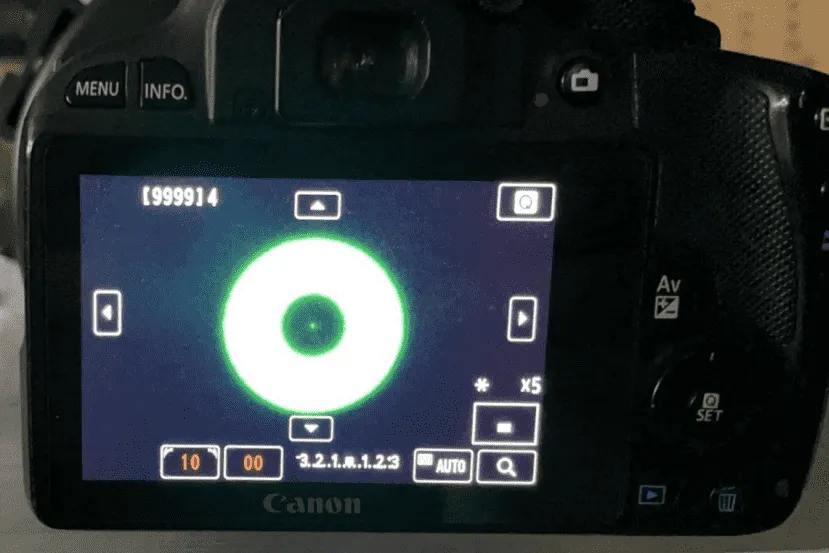

   調整ネジ操作中の回折環の変化

   3組の沈みネジを交互に調整し、過度の力によるレンズの応力を防ぎます。調整後は全てのネジを均等に締め、光軸の安定性を確保します。
