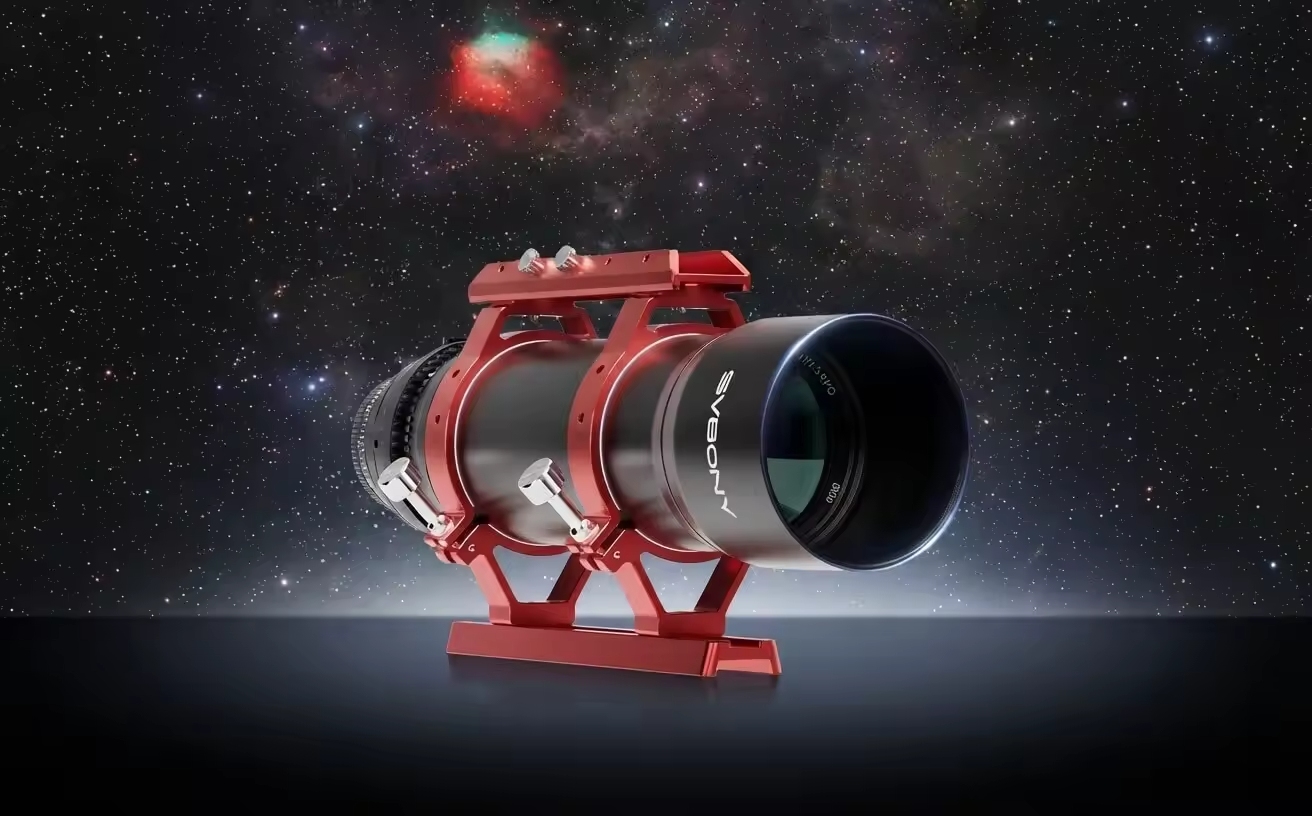

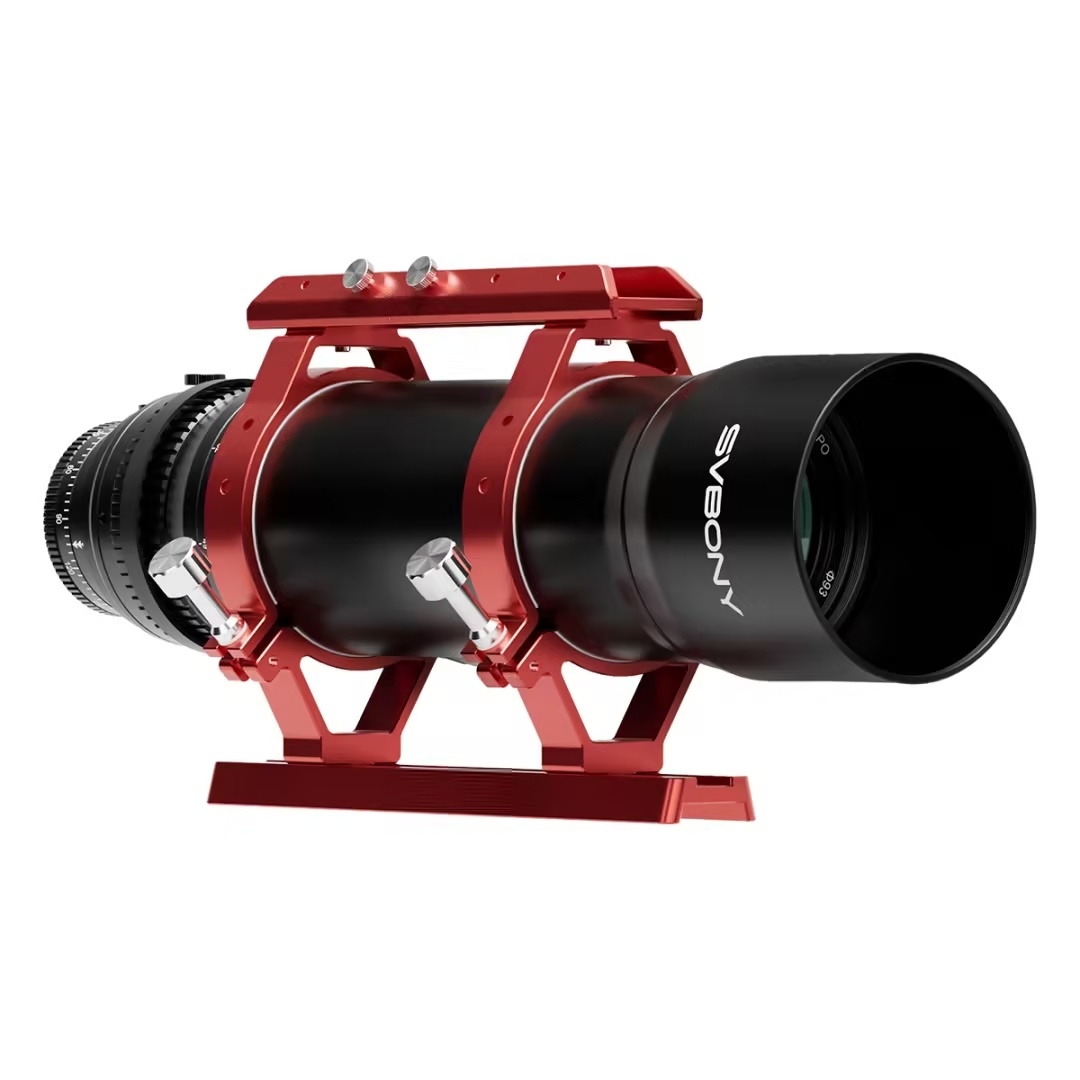

SV580 80mm F4.5 ペッツバールAPOアストログラフ鏡筒（EDガラス＋日本製SDガラス・赤い鏡筒リング・ハンドル）

1. 深宇宙撮影にペッツバールAPOを選ぶ理由

広視野の深宇宙撮影では、センサー周辺部の星像が肥大・劣化しやすい、波長ごとに焦点位置がずれる、外部のフィールドフラットナーが撮影システムを複雑にする——といった課題がつきものです。SV580は、ペッツバールAPO光学系・内蔵フラットナー・EDガラス＋日本製SDガラス・高速F4.5・44mmイメージサークルによって、これらの課題に正面から取り組んでいます。

これらの設計は、「画面周辺の画質」「撮影システムの簡素さ」「撮影効率」という3つの実用面を同時に満たすよう組み合わされています。

2. ペッツバールAPO光学系はどう機能するか

一般的な屈折望遠鏡では、光軸から離れるほど像面湾曲や軸外収差が発生しやすくなります。大型センサーで撮影する場合、画面周辺の星像が中心部と揃わなくなるという形で顕在化します。ペッツバール光学系は、追加のレンズ群によって望遠鏡内部で像面補正を行う方式で、像面湾曲と軸外収差を抑え、広視野撮影に適した構成です。

SV580はこのペッツバール構成に、EDガラスと日本製のSDガラスを組み合わせたAPO設計を採用しています。像面補正と色収差補正を別々のアクセサリーに頼るのではなく、双方を光学系そのものに組み込んだ設計です。

2-1. 光学レイアウト

SV580は、EDガラスと日本製のSDガラスを組み合わせ、内蔵フィールドフラットナーを備えた「4群6枚」のペッツバールAPO光学系です。

ペッツバール構成による像面補正とAPOによる色収差補正を単一の光学系に統合。EDガラスと日本製のSDガラスの組み合わせが波長依存の収差を抑え、ペッツバール構成が望遠鏡内に像面補正を組み込むことで、基本構成に別売のフィールドフラットナーが不要となり、撮影セットアップをシンプルに保てます。

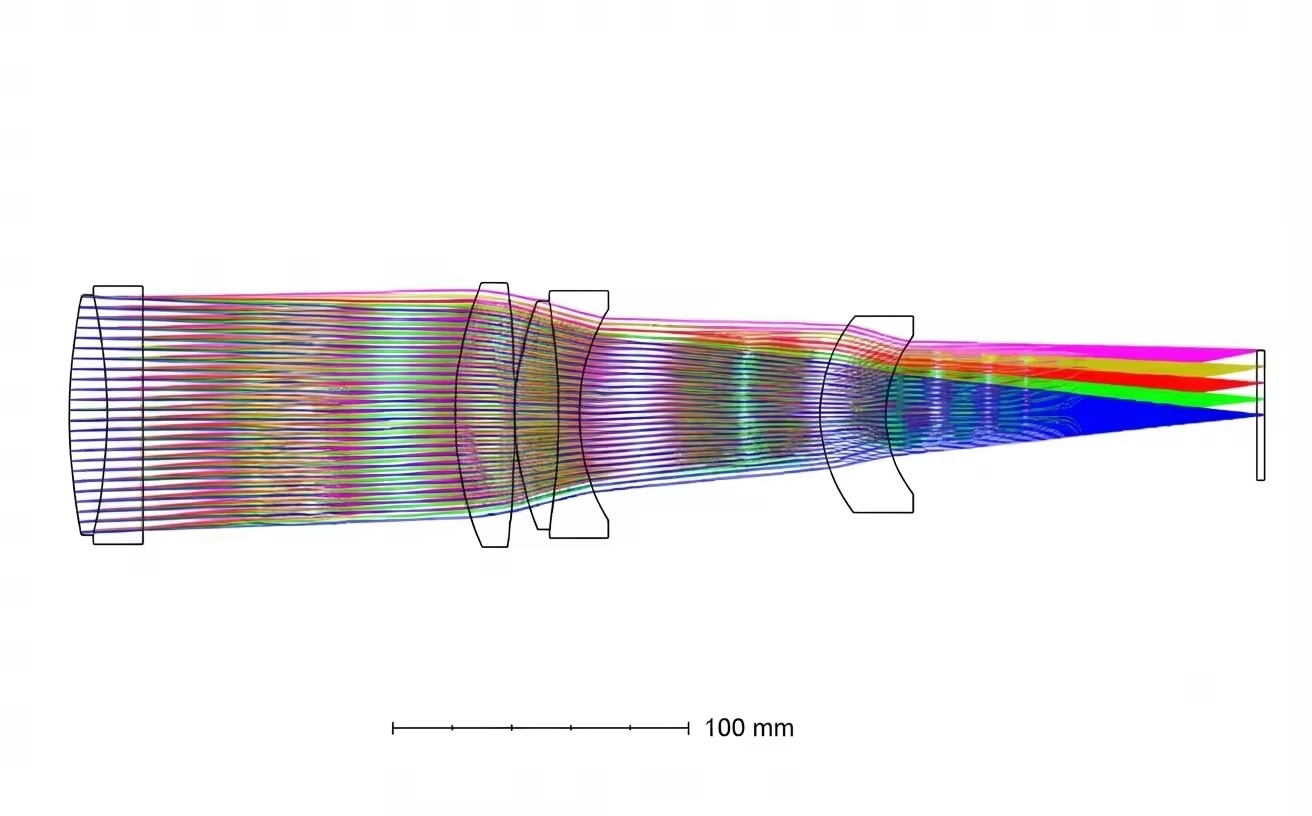

SV580の4群6枚ペッツバールAPO光学レイアウト（対物レンズから像面までの光路）

2-2. 光学性能解析（Zemax）

深宇宙撮影に関わる「色の挙動」「点光源の結像」「コントラスト伝達」「画面全域での光線透過」の4項目を解析しました。

軸上色収差（Axial Aberration）

波長0.420μm〜0.700μmの範囲で解析。各波長の曲線は互いに近接しており、解析範囲全域にわたって波長依存の焦点ずれがよく抑えられていることを示します。APO光学系に組み込まれたEDガラスと日本製のSDガラスがこの色補正に寄与しています。天体写真においては、星のクリーンな描写と色にじみ（色収差）の低減につながります。

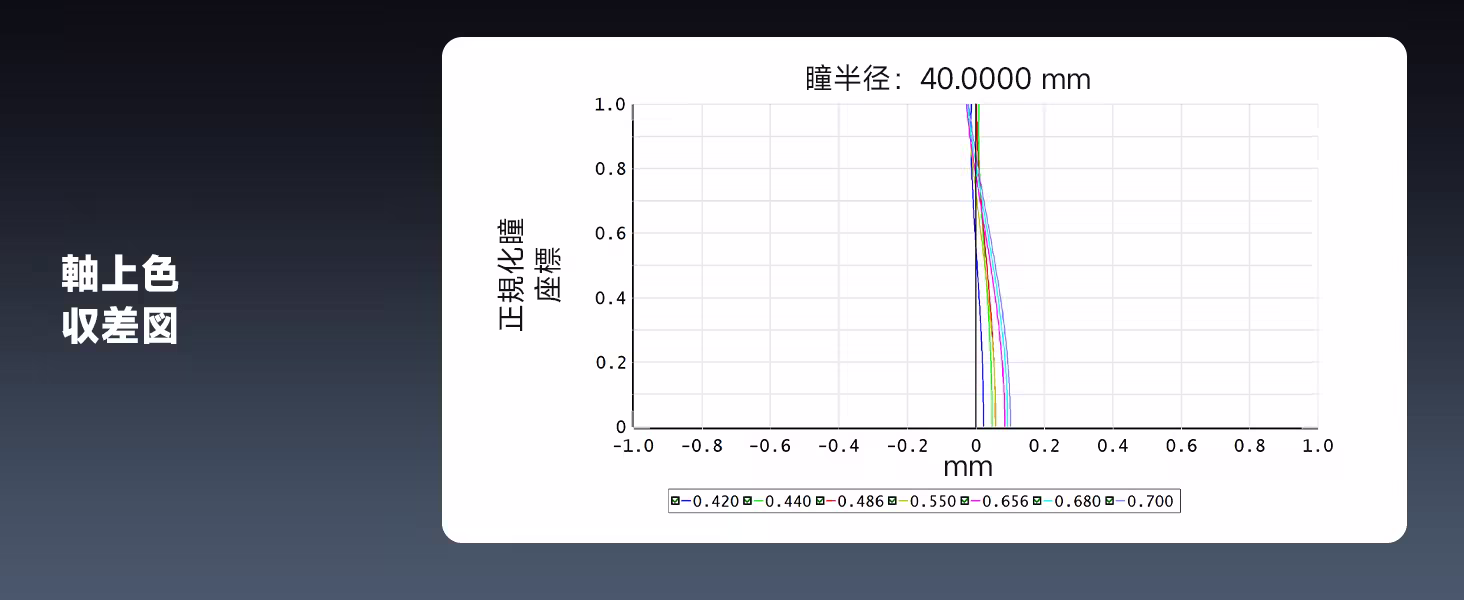

SV580 軸上色収差プロット（入射瞳半径40mm・波長0.420〜0.700μm）

スポットダイアグラム（Spot Diagram）

光軸から約22mmオフアクシスまでの各視野位置で、点光源（星）がどのように結像するかを評価しました。

RMSスポット半径 1.625〜2.700μm / GEOスポット半径 3.266〜6.008μm（Airy半径 2.306μm）

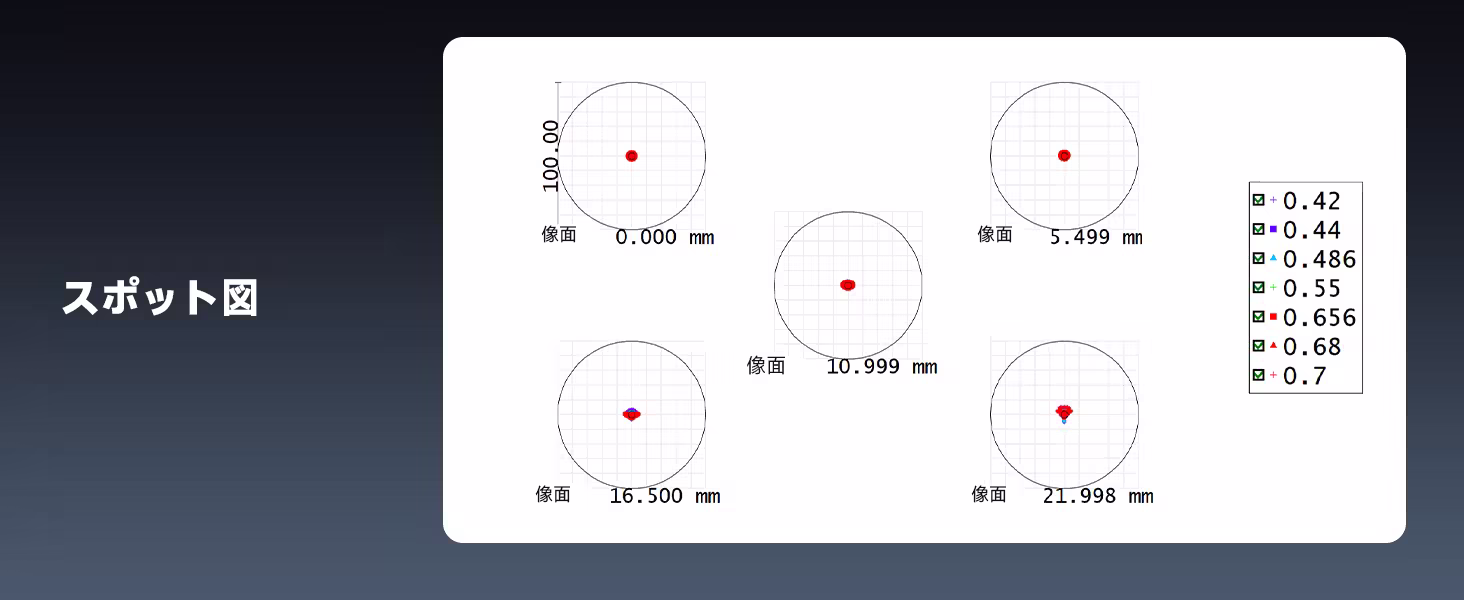

SV580 スポットダイアグラム（5視野・RMS半径1.639〜2.700μm・Airy半径2.306μm）

スポット径は外周部に向かって緩やかに増大しますが、中心〜中間視野ではコンパクトに保たれています。天体写真では星がセンサー全域に分布するため、中心から周辺へとスポット成長が抑えられていることは、安定した星像描写に重要な意味を持ちます。なお、スポットダイアグラムは他の光学解析とあわせて総合的に判断すべき指標であり、単体で実写のシャープネスを保証するものではありません。

FFT MTF（変調伝達関数）

スポット径に加え、空間周波数に応じたコントラスト伝達性能も評価しました。10 cycles/mmと30 cycles/mmの2条件で、タンジェンシャル（T）／サジタル（S）両方向を測定した結果、10 cycles/mmで0.8以上、30 cycles/mmで0.7以上と、画面全域にわたり安定したコントラスト伝達を示しています。星雲などの淡い構造や微細ディテールの保持に寄与します。

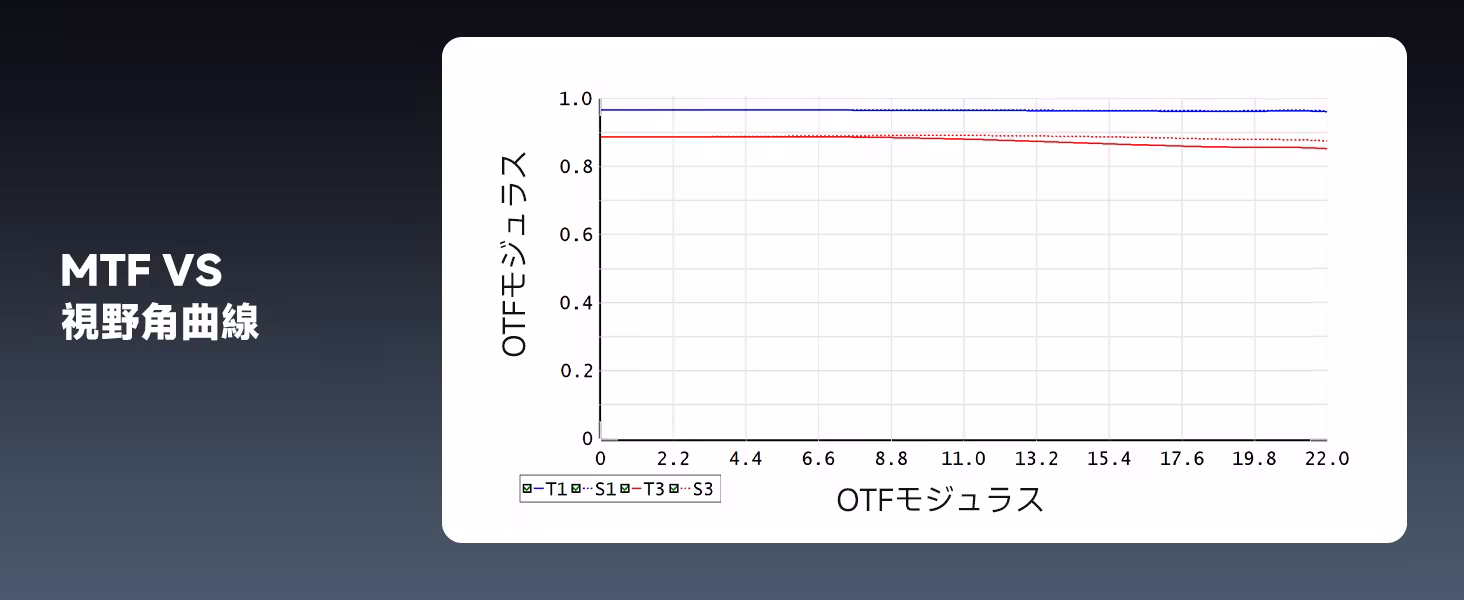

SV580 FFT MTF（10/30 cycles/mm・タンジェンシャル/サジタル曲線）

光線透過率（Ray Transmission）

大型センサーでは画面周辺のケラレ（ビネット）も気になるポイントです。解析では、光軸から約22mmの範囲まで、ケラレのない光線の割合がほぼ1.0を維持。画面全域で有効な光線透過が確保されており、大型センサーを活かした像面カバレッジに貢献します。

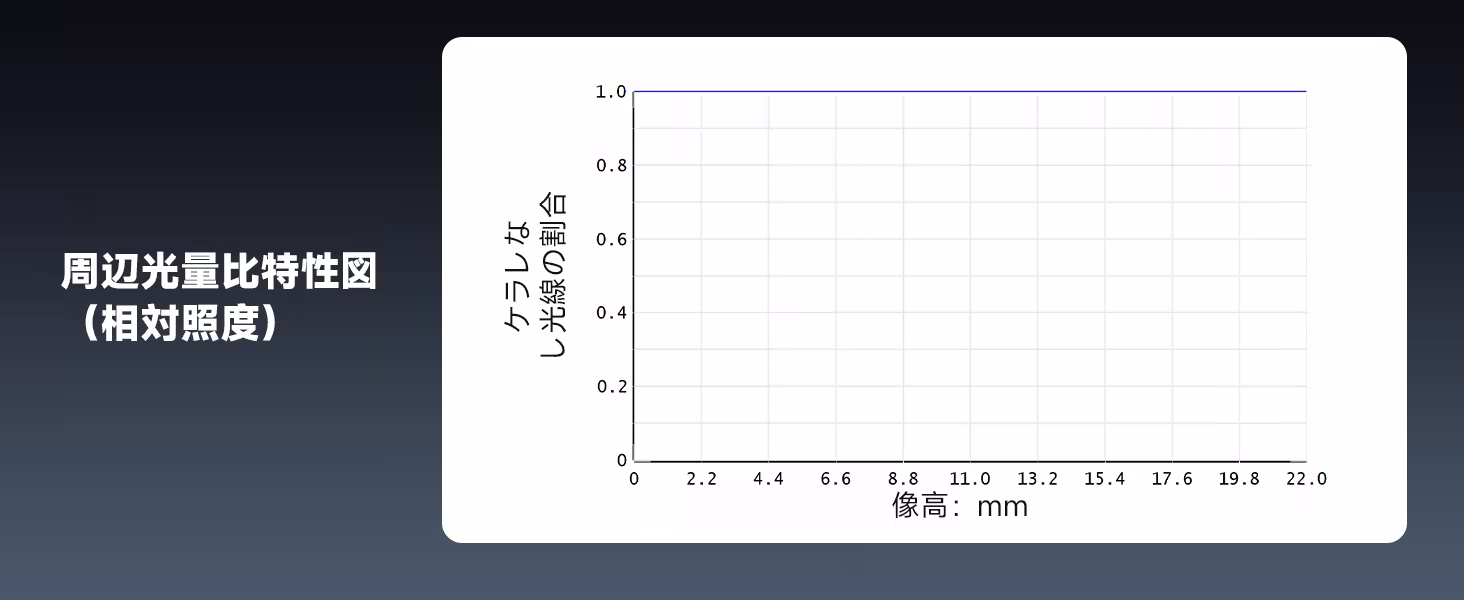

SV580 光線透過率プロット（22mm視野半径までケラレのない光線の割合はほぼ1.0）

3. プロトタイプ改良 — EP1からSV580へ

光学性能だけでなく、使い勝手や組み込みやすさも天体撮影体験を左右します。開発初期サンプル「EP1」でのフィードバックを反映し、量産仕様サンプル「SV580」では以下の機械的ディテールを改良しました。

• 対物レンズキャップを従来のスクリュー式から一般的なプッシュオン式に変更
• 露除けフードを逆ネジ式から一般的な収納式（リトラクタブル）構造に変更
• 露除けフード・対物群・鏡筒本体・フォーカサーの各接続部を見直し
• 鏡筒プロポーションと、2つの鏡筒リング間のスペースを再検討
• フォーカサーブレーキ外周部を一体化した外観に洗練

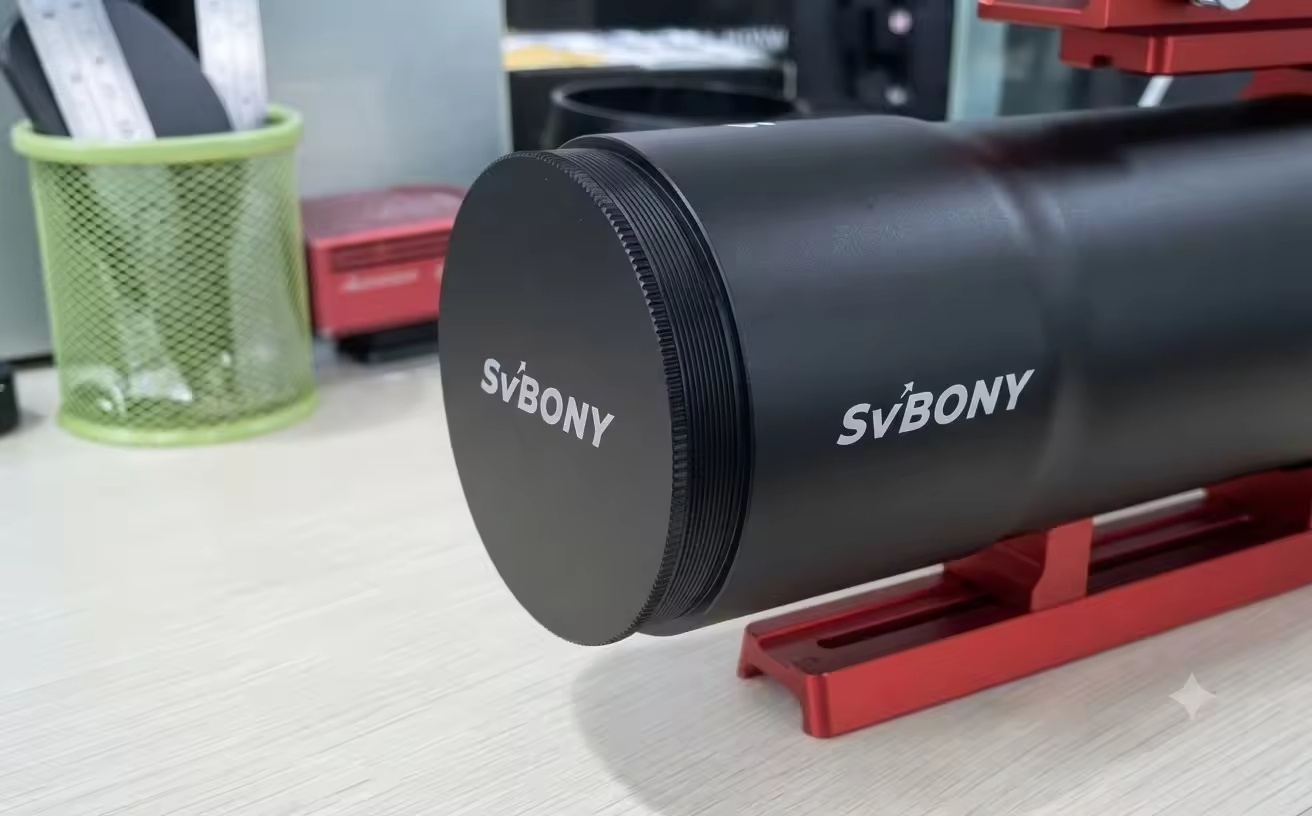

改良されたプッシュオン式対物レンズキャップ（収納式露除けフード装着状態）

実機テストでは、SV580は初期サンプルEP1と比較して星像品質・収差制御が改善。SV580の光学・機械設計の継続的なブラッシュアップに反映されています。

4. SV580 撮影セットアップ

光学シミュレーションが制御された条件下での性能データを提供する一方、実際の天体撮影は望遠鏡が実機システムへどう組み込まれるかを示します。SV580の評価に使用した構成は以下のとおりです。

ASI2600MCはAPS-Cセンサーを使用するため、実写画像はAPS-C構成での性能を示しています。SV580の仕様上の44mmイメージサークルと光学解析は、フルサイズ撮影を想定した広い画角性能に対応するものです。

5. 実写ギャラリー — レビュアーによる作例

以下は、SV580で撮影した実写画像です。シミュレーションと実際の空での性能を、ぜひご覧ください。

球状星団 M13（ヘルクレス座）

中心部まで個々の恒星を分解する精細な星像。F4.5の明るさによる高い集光性能を示します。

撮影：Francisco Contreras（Cloudy Nights レビューより）

アンドロメダ銀河（M31）

中心コアから渦巻腕・伴銀河（M32/M110）までを広い視野で捉えた1枚。

撮影：Francisco Contreras（Cloudy Nights レビューより）

暗黒星雲とHα星雲のコントラスト

暗黒星雲のシルエットと淡い赤いHα星雲が同居する難しい対象も、高いコントラストで描写。

撮影：Deep Sky Lab（Cloudy Nights レビューより）

アンドロメダ銀河（M31）— 深宇宙の広がり

淡い渦巻腕と周囲の微光星まで捉えるディープスカイ描写。44mmイメージサークルの広い画角が生きる一枚。

撮影：Deep Sky Lab（Cloudy Nights レビューより）

※ 実写画像・レビューは第三者ハンズオンレビューからの引用であり、撮影条件により結果は異なります。

6. まとめ — 光学設計から撮影性能へ

SV580は、光学設計・性能解析・実写体験を1本のアストログラフにまとめています。ペッツバールAPO光学系が像面補正と色収差補正を望遠鏡内に統合し、F4.5の高速光学系と360mmの焦点距離が高速・広視野の深宇宙撮影構成を実現。仕様上の44mmイメージサークルがフルサイズ撮影に対応し、内蔵フラットナーが基本構成をシンプルに保ちます。

Zemax解析・プロトタイプ改良・実写レビューは、光学設計からモデル化された性能、そして実際の天体写真へと至るSV580開発の歩みを、互いに補完しあう視点で示しています。
