80ED 鏡筒の概要

口径80mm、焦点距離480mmの屈折式天体望遠鏡です。主に眼視観測用として設計されていますが、天体撮影用鏡筒としても優れた性能を発揮します。

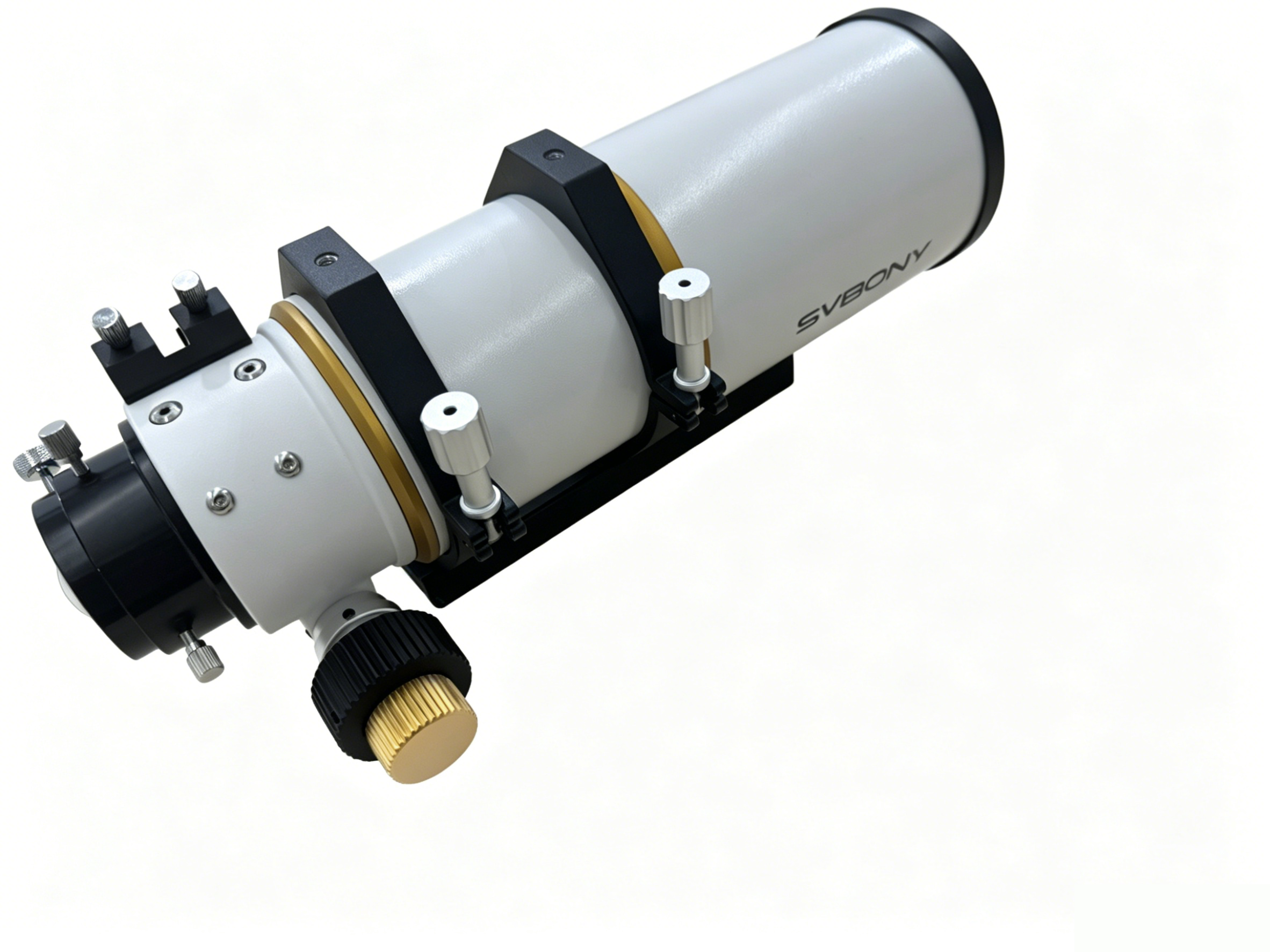

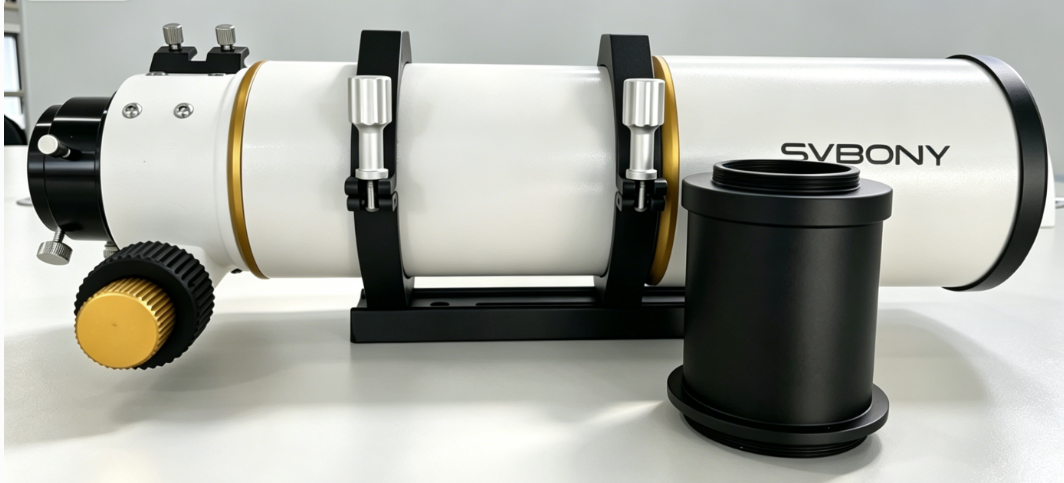

【図】SV530 鏡筒本体

【光学性能】EDレンズ ＋ 内蔵フラットナー —— 周辺星像はどこまでシャープか？

対物レンズ構成：2枚分離対物レンズ（うちEDレンズ1枚） ＋ 内蔵フラットナーレンズ1枚

SV530は口径80mm、焦点距離480mm、口径比F6。前群2枚分離＋後群1枚の合計3枚構成を採用し、前群の対物レンズにはEDレンズ1枚を組み込み、後群にフラットナーレンズを内蔵しています。これにより、SV530は優れた星像品質と非常に良好な収差補正を実現しています。

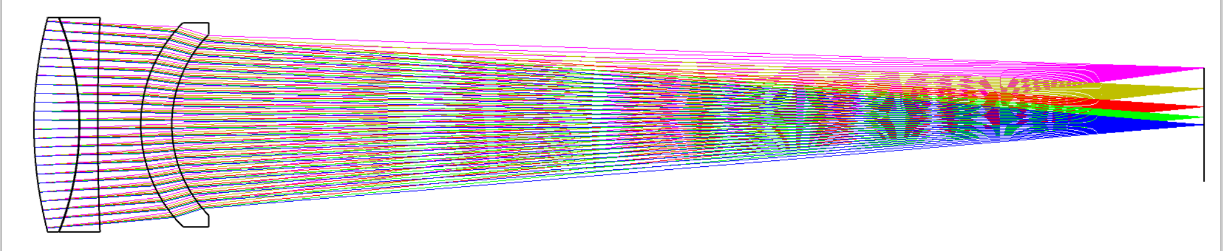

【図】鏡筒光学構造図

内蔵フラットナー設計により、システム全体がよりコンパクトかつ軽量化され、重心が中央に集中します。SV530はフラットナーを内蔵しているため、中心像だけでなく視場周辺の星像も歪みがなく均一で丸く捉えられます。星像の著しい歪みの発生率が大幅に低減されています。

F6フルアパーチャ設計とAR増透コーティングに加え、レンズ縁黒塗りおよび鏡筒内面の消光処理により、迷光を抑え高コントラストな像を実現

SV530の口径比はF6で、F6の状態でも高効率な天体撮影が可能です。絞り込む必要がなく、視場全体で鋭くシャープな画質が得られます。また、高透過率のAR反射防止コーティングに加え、レンズエッジの墨塗り処理および鏡筒内部の漆黒消光塗装を施すことで、光透過率を向上させ、不要な迷光の干渉を徹底的に抑制。よりクリアで明るい結像を実現しています。

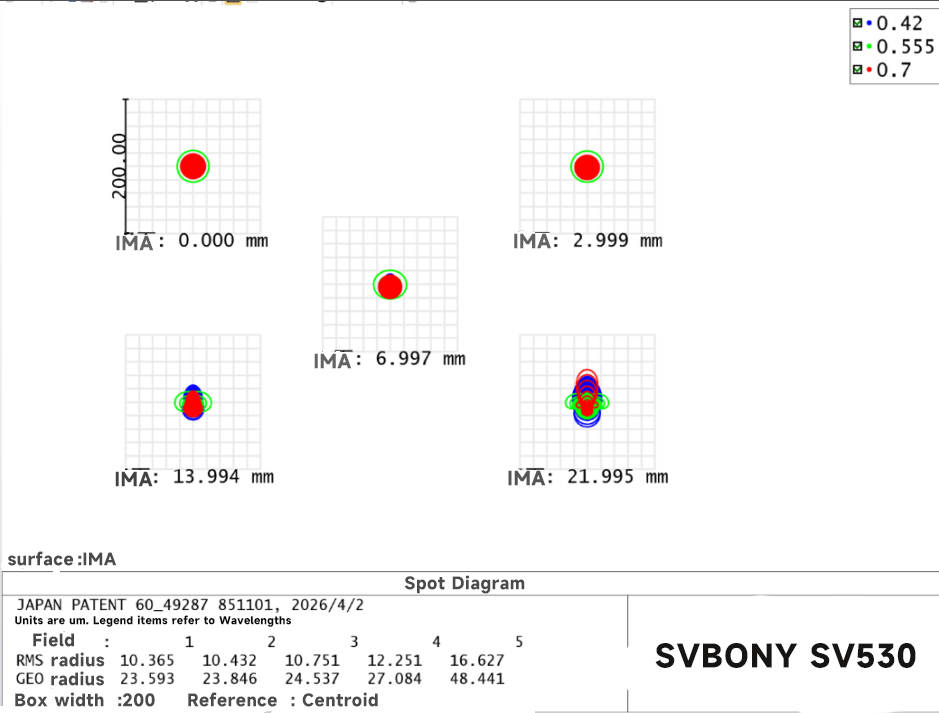

【図】収差図から見る SVBONY SV530

伸縮式フード

迷光を効果的にカットするため、望遠鏡筒にはレンズフードが装備されています。携帯性にも配慮した伸縮式デザインを採用。使用時はスライドして引き出すことで、内外の不要な光からレンズを守りつつレンズ自体を保護し、収納時はコンパクトに縮めて簡単に保管できます。

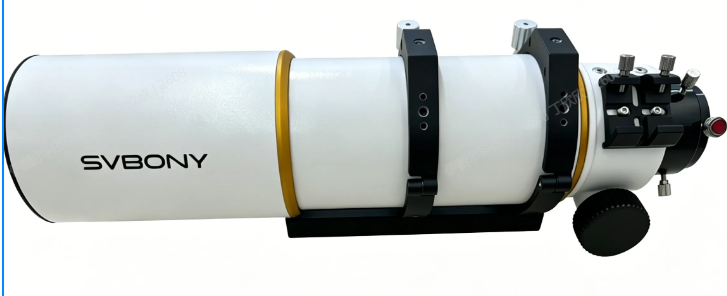

【図】フード拡張時

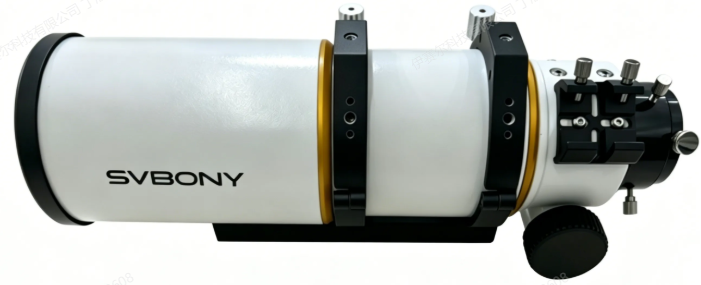

【図】フード収納時

2.5インチ 10:1 減速比ダブルスピード・ラック＆ピニオンフォーカサー

ピント合わせに関して、SV530は2.5インチ 10:1 減速比のダブルスピード・ラック＆ピニオンフォーカサーを搭載しており、非常に滑らかで精密な微調整が可能です。十分なフォーカスストロークを備え、多種多様な観測ニーズに対応します。フォーカスノブにはテンション調整機構（ロックネジ）が付いており、構図決めとピント調整が完了した後はネジを軽く締めるだけで全行程ロックされ、長露出撮影中に焦点がズレる心配もありません。さらに、ZWOなどの電動フォーカサー（EAF）とも互換性があります（※電動フォーカサーは別売りです）。

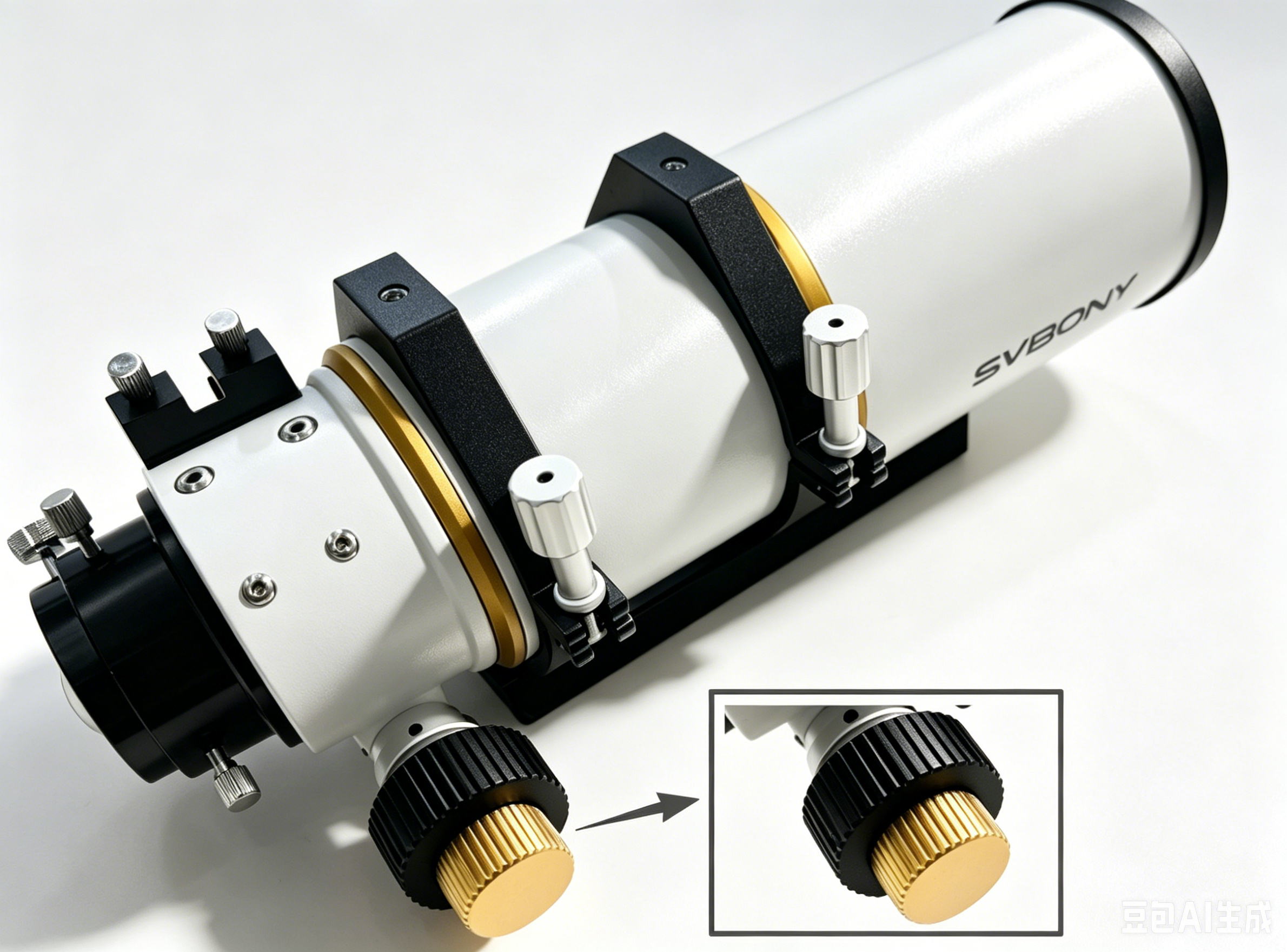

【図】10:1 ダブルスピードフォーカサー

M63 → M48 撮影用アダプター延長筒

SV530には M63 → M48 撮影用アダプター延長筒が付属しており、一眼レフカメラ（DSLR）やCMOS/CCD天体カメラを簡単に取り付けて直焦点撮影を楽しむことができます。

【図】M63 → M48 撮影用アダプター延長筒

多彩なアクセサリーの取り付けニーズに対応

SV530にはEAF（電動フォーカサー）取り付け用ネジ穴があらかじめ設けられており、標準的な電動フォーカス装置（ZWO製など）をスムーズに取り付けてオートフォーカスを実現できます（※電動フォーカサーは別売りです）。また、側面上部にはファインダー台座用プラットフォームが備わっており、ガイド鏡やスマートコントロールボックスを同時に取り付けることが可能です。

【図】SV530 鏡筒システム構築例（EAF、電源ボックスSV241、スマートコントローラー、OAG SV238、ガイド鏡、フィルタースライダー、カメラ装着時）

ダブルバンド式鏡筒バンド ＋ 75度ビクセン規格アリガタプレート

SV530はダブルバンド式鏡筒バンドと75度ビクセン（Vixen）規格アリガタプレートを採用。しっかりとした安定した固定が可能で、赤道儀や経緯台架台に直接取り付けが可能です。

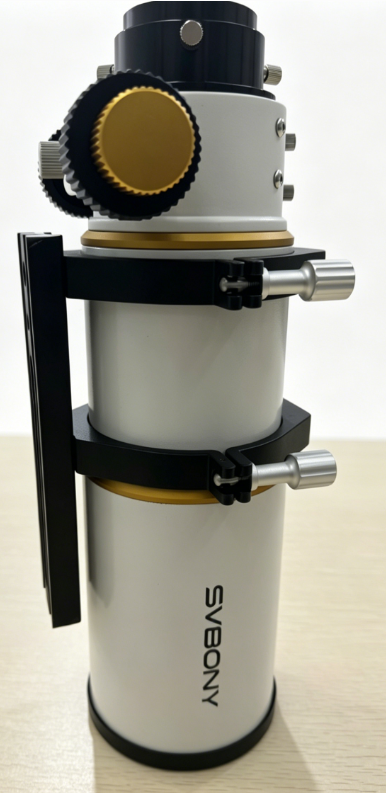

【図】SV530 鏡筒バンドおよびアリガタプレート

【図】SV530 実写サンプル（三日月）
SV530にはEAF（電動フォーカサー）取り付け用ネジ穴があらかじめ設けられており、標準的な電動フォーカス装置（ZWO製など）をスムーズに取り付けてオートフォーカスを実現できます（※電動フォーカサーは別売りです）。また、側面上部にはファインダー台座用プラットフォームが備わっており、ガイド鏡やスマートコントロールボックスを同時に取り付けることが可能です。



製品仕様一覧

対象ユーザー

• 天体観測ビギナー：操作が簡単で、眼視での見え味が抜群。
• ステップアップを目指す愛好家：ディープスカイ（DSO）撮影に対応し、電動フォーカサーやガイド鏡用の拡張ポートを標準装備。
• アウトドア・遠征派：軽量コンパクトで持ち運びに便利。

おすすめ構成プラン（※別売り）
